磁导率

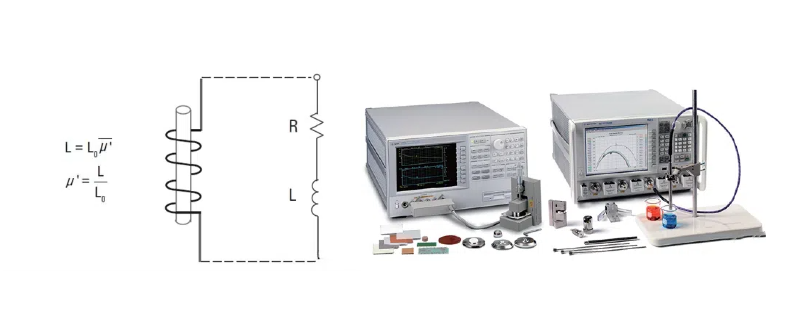

导磁率(μ) 描述了材料与磁场的相互作用。为了分析导磁率可用一个电感加电阻来进行类比，其中用电阻表示磁性材料中的磁心损耗(如下图)。如果在电感上并联直流电流源，则磁芯材料中的电感与导磁率有关。

在方程式中，L是材料的电感，L0是线圈的真空电感，μ’是实际导磁率。

如果在同一电感器上并联一个交流正弦电流源，得到的电压将包含感应电压和与导磁率有关的损耗电压两部分。磁芯损耗可用与电感器(L)串联的电阻(R)表示。复数导磁率(μ*或μ)由表示电能储存项的实部(μ’)和表示电能损耗项的虚部(μ’’)组成。相对介电常数μr是相对于真空的介电常数 ；铁 (铁氧体)、钴、镍及其合金材料具有较大的磁性；但许多材料没有磁性，其导磁率与真空的导磁率(μr=1)非常接近。

电感测量法测试磁导率

该方法仅针对磁性材料的磁导率测试，是通过测量材料(环形磁芯)的电感来推导出磁导率。具体操作:在MUT上缠绕若干条导线，并测量导线两端的电感。Agilent16454A磁性材料测试夹具可为单匝电感器提供理想结构，在插入环形磁芯时不会出现磁漏。

1. 对材料要求：环形磁芯结构；

2. 覆盖频率：1 kHz 至 1 GHz；

3. 测试主机：Keysight E4990A、E4980A/AL；

4. 测试软件：N1500A-006；

5. 夹具：16454A；

6. 谐振腔法优点：精度高可达±1%、操作简单；

7. 谐振腔法缺点：测试频率低、仅测试磁导率；

优尔鸿信电子零组件实验室具有100多名经验丰富的工程师，实验室于2014年获得中国合格评定国家认可委员会（CNAS）认可，获得了国际科技品牌商的认可，为客户提供检测、分析、验证等服务。

以上是材料导磁率常用测试方案介绍，后续我们将持续进行检测知识。若有相关检测分析需求，可以留言咨询或者拨打我们的热线电话。
