ESD测试定义

ESD（Electrostatic Discharge，静电放电）测试 是一种用于评估半导体器件（如芯片、分立器件、传感器、光电器件等）对静电事件的耐受能力的标准化测试。它通过模拟现实中可能发生的静电放电场景（如人体接触、机器操作、器件带电放电等），向器件施加规定的电压波形，观察其是否发生失效或性能退化。

ESD测试三种主要模型

HBM（Human Body Model，人体模型）：模拟人体带电后接触器件时的放电过程，典型测试电压范围：500V 至 8kV。

MM（Machine Model，机器模型）：模拟机器（如自动化设备）带电接触器件时的放电，典型电压范围：100V 至 2kV。

CDM（Charged Device Model，充电器件模型）：模拟器件自身在制造或运输过程中积累电荷后对地放电，典型电压范围：200V 至 2kV。

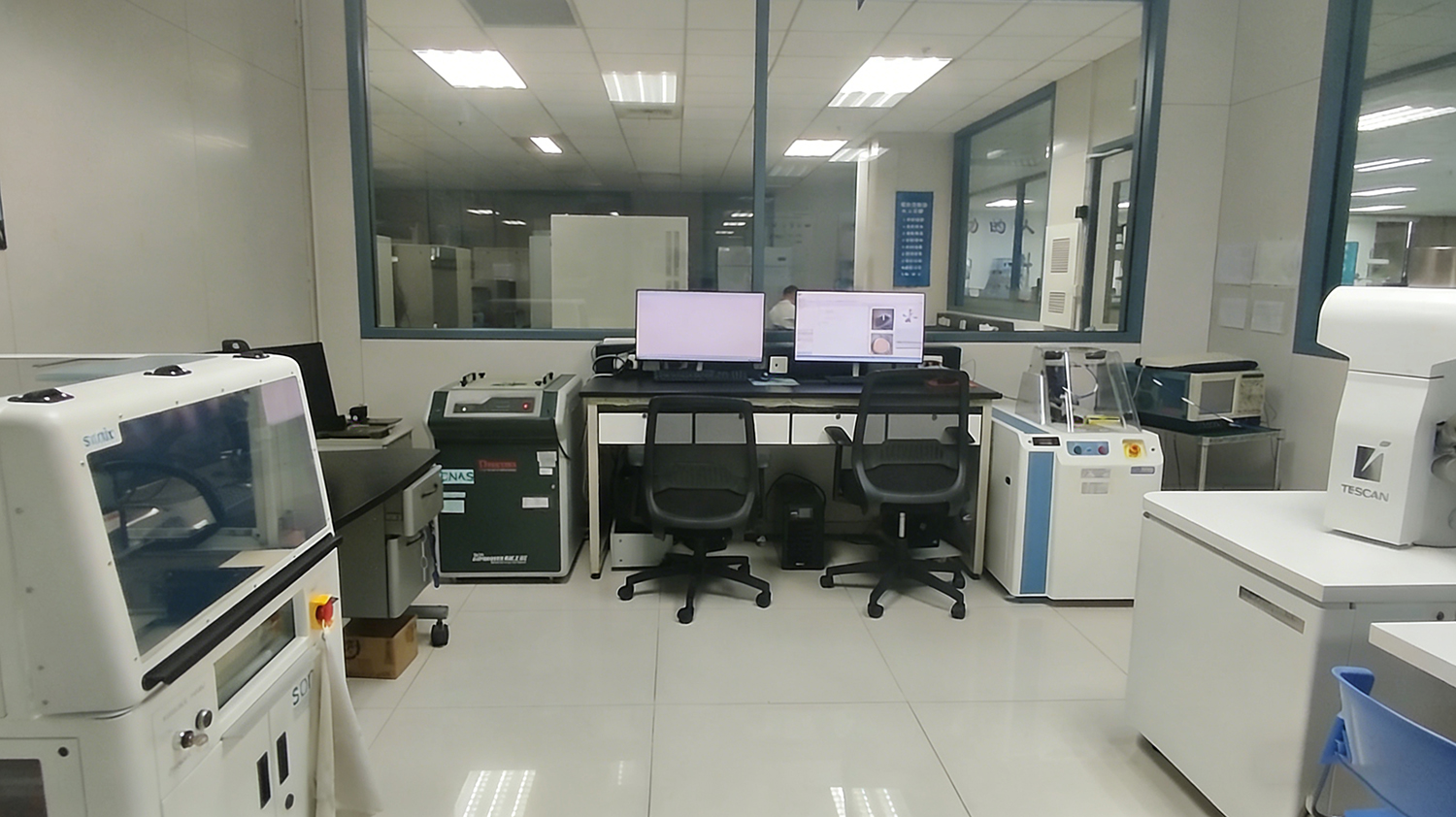

这些测试通常在符合国际标准的测试设备上进行，如Thermo Scientific等品牌的原装设备，确保测试结果的准确性和可重复性。

为什么要做ESD测试？

评估器件可靠性：ESD事件是电子器件在实际使用中常见的失效原因之一。通过ESD测试，可以确定器件的抗静电能力，评估其在实际应用中的可靠性。

确保生产与运输安全：器件在生产、组装、测试、运输等环节中可能暴露于静电环境中。ESD测试结果可用于制定防护措施（如防静电包装、接地、静电防护区等）。

满足行业标准与客户要求：ESD测试是进入市场（尤其是汽车、消费电子、工业控制等领域）的基本门槛。常见标准包括：

ANSI/ESDA/JEDEC（如JS-001、JS-002）

AEC-Q100（汽车电子委员会制定的车规级芯片可靠性标准）

防止潜在损伤与早期失效：部分器件可能在ESD事件中未立即失效，但内部已受到潜在损伤（Latent Damage），导致后续使用中出现早期失效。ESD测试可帮助识别这类风险。
