PCB特性阻抗测试是什么？

PCB特性阻抗测试是指使用时域反射计（TDR） 等高频测试设备，对印刷电路板（PCB）上特定传输线（如单端信号线、差分对）的特性阻抗（Characteristic Impedance） 进行精确测量的过程。

特性阻抗是传输线在高速信号传播过程中，信号所感受到的瞬态阻抗，通常由PCB的线宽、介质厚度、介电常数、铜厚等物理结构决定。常见的阻抗控制目标包括50Ω（单端）、90Ω（差分，如USB）、100Ω（差分，如以太网、DDR） 等。

通过TDR测试，可以获得阻抗随传输线长度变化的曲线，判断实际生产出的PCB是否在设计要求的阻抗公差范围内（通常为±10%或更严）。

为什么要做PCB特性阻抗测试？

在高速数字电路设计中，特性阻抗测试的核心目的是保障信号完整性（Signal Integrity, SI），具体原因如下：

1.防止信号反射

当实际阻抗与设计值（或驱动端、接收端阻抗）不匹配时，信号会在阻抗突变点发生反射，导致过冲、下冲、振铃，严重时造成误码或系统不稳定。

3.确保高速接口兼容性

如 DDR、PCIe、USB、HDMI、Ethernet 等高速总线，其协议对传输线阻抗有明确要求。阻抗偏离会导致眼图闭合、时序偏移、EMI（电磁干扰）恶化。

3.验证PCB制造工艺一致性

即使设计正确，PCB生产过程中的压合、蚀刻、层压等环节仍可能导致阻抗偏差。测试可发现制造缺陷，避免批量性质量事故。

4.缩短研发与调试周期

通过自动化阻抗测试与曲线分析，可以快速定位阻抗不连续点（如过孔、连接器、线宽变化处），帮助研发人员优化设计，减少反复改版。

项目优势：

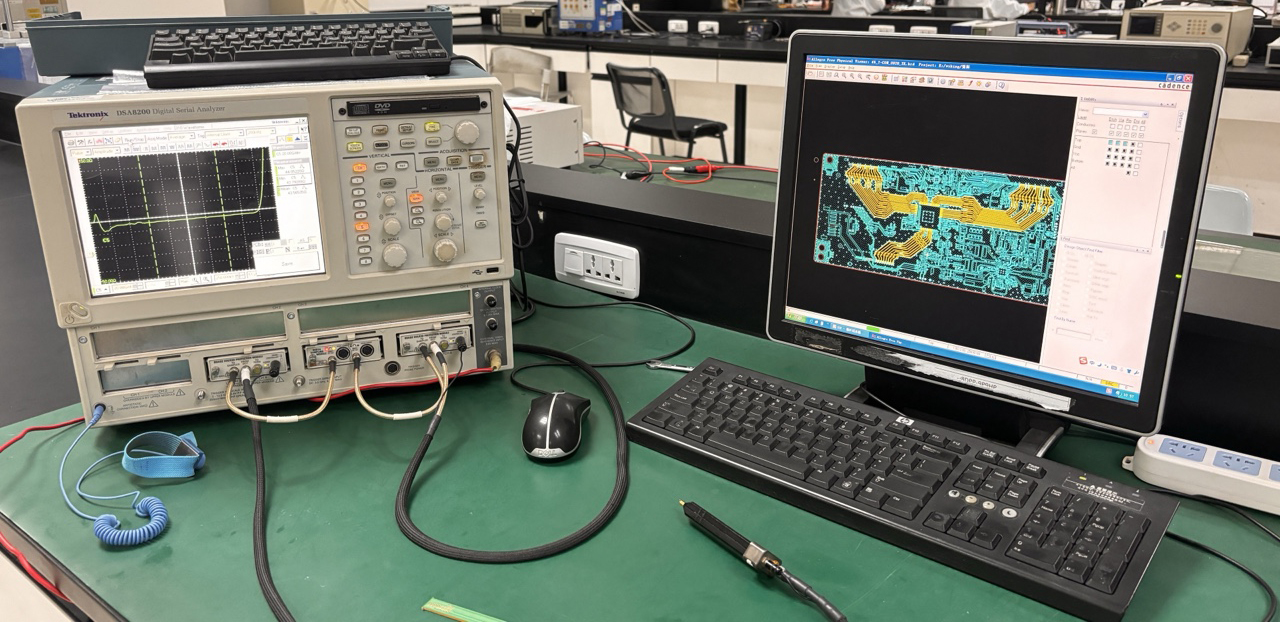

1.高精度测试设备：采用业界领先的TDR示波器与探头，测试带宽高，分辨率达ps级；

2.全类型线路覆盖：支持单端/差分信号一键测量；

3.快速出具报告：自动化测试软件直接生成阻抗曲线，大幅缩短研发调试周期。
