在半导体行业中，静电放电是导致器件失效的主要原因之一。从晶圆制造到封装测试，再到最终的应用组装，器件几乎时刻面临静电威胁。一次微小的放电，就可能造成栅氧化层击穿、金属互连熔融或结烧毁，轻则参数漂移，重则完全失效。据统计，约30%的集成电路失效与ESD事件有关。因此，ESD测试已成为半导体器件进入市场的“准入门槛”。

目前，主流的ESD测试模型有三种：HBM（人体模型）、MM（机器模型）和CDM（充电器件模型）。它们分别模拟不同的静电放电场景，测试方法和考核等级也各不相同。正确理解三者的区别，对于器件设计和可靠性验证至关重要。

HBM：模拟人体接触放电

HBM是最早建立也是最常见的ESD模型，用于模拟人体带电后接触器件引脚时发生的放电过程。当人体在干燥环境下活动，静电电压可达数千伏甚至上万伏，一旦触碰敏感器件，就可能造成损伤。

HBM测试电路由一个100pF电容和一个1500Ω电阻串联构成，模拟人体的电容和电阻特性。测试时，将电容充电至设定电压，然后通过电阻向器件引脚放电。标准的HBM测试电压范围为200V至8kV，上升时间在2ns-10ns之间，脉宽约150ns。由于电阻限制了放电电流，HBM波形相对平缓，对器件的损伤程度与人体放电较为接近。

HBM测试适用于所有半导体器件，包括分立器件、集成电路、传感器等。消费电子和工业级产品通常要求通过2kV或4kV HBM测试，而车规级芯片按照AEC-Q100标准，一般要求HBM ≥ 2kV。

MM：模拟机器放电

MM模型模拟的是自动化设备、测试治具、工具等金属物体带电后接触器件时发生的放电。与人体放电不同，金属物体通常只有很小的串联电阻（几乎为零），因此放电电流更大、上升更快，对器件的破坏力更强。

MM测试电路主要由一个200pF电容构成，串联电阻忽略不计（通常为0Ω）。放电电流的上升时间极短，常在几纳秒内达到数十安培峰值。虽然MM测试电压通常只到2kV（部分标准为1kV），但因其电流强度高，许多在HBM测试中表现良好的器件在MM测试下仍可能失效。

随着工艺进步和防护设计的完善，MM测试在部分标准中的地位有所弱化，但在某些行业（如汽车电子）和成熟产品线中仍作为参考项保留。目前JEDEC标准JESD22-A115规定了MM测试方法，电压范围一般为100V至2kV。

CDM：模拟器件自身放电

CDM是三种模型中最快、最“真实”的一种，模拟器件自身积累电荷后对地放电的场景。例如，芯片在自动贴装线上高速移动时，表面可能积累大量静电荷，当引脚接触地面或金属时，瞬间放电的电流可高达数十安培，上升时间不足1纳秒。

CDM测试的过程是将器件置于充电板上，使器件整体充电到设定电压，然后通过一个接地探头接触单个引脚，实现瞬间放电。由于放电发生在器件内部，电流路径极短，因此能量高度集中，对高速接口、射频电路等敏感区域威胁极大。

CDM测试标准主要为JESD22-C101，测试电压通常为200V至2kV。车规级芯片对CDM有明确要求，AEC-Q100中规定CDM测试等级一般不低于500V。

三者对比与应用选择

从放电波形看，HBM最“缓”，MM次之，CDM最“陡”；从测试电压看，HBM电压最高（8kV），MM和CDM通常不超过2kV；但从破坏力来看，相同电压下CDM的危害往往最大，因为能量高度集中。

在实际应用中，HBM和CDM是目前最核心的测试项目，几乎覆盖所有半导体器件。MM则根据客户要求或特定标准选择性执行。对于车规级芯片，AEC-Q100明确要求同时通过HBM和CDM测试；对于消费电子，通常以HBM考核为主，辅以CDM；对于光通信、射频等高速器件，CDM测试尤为关键。

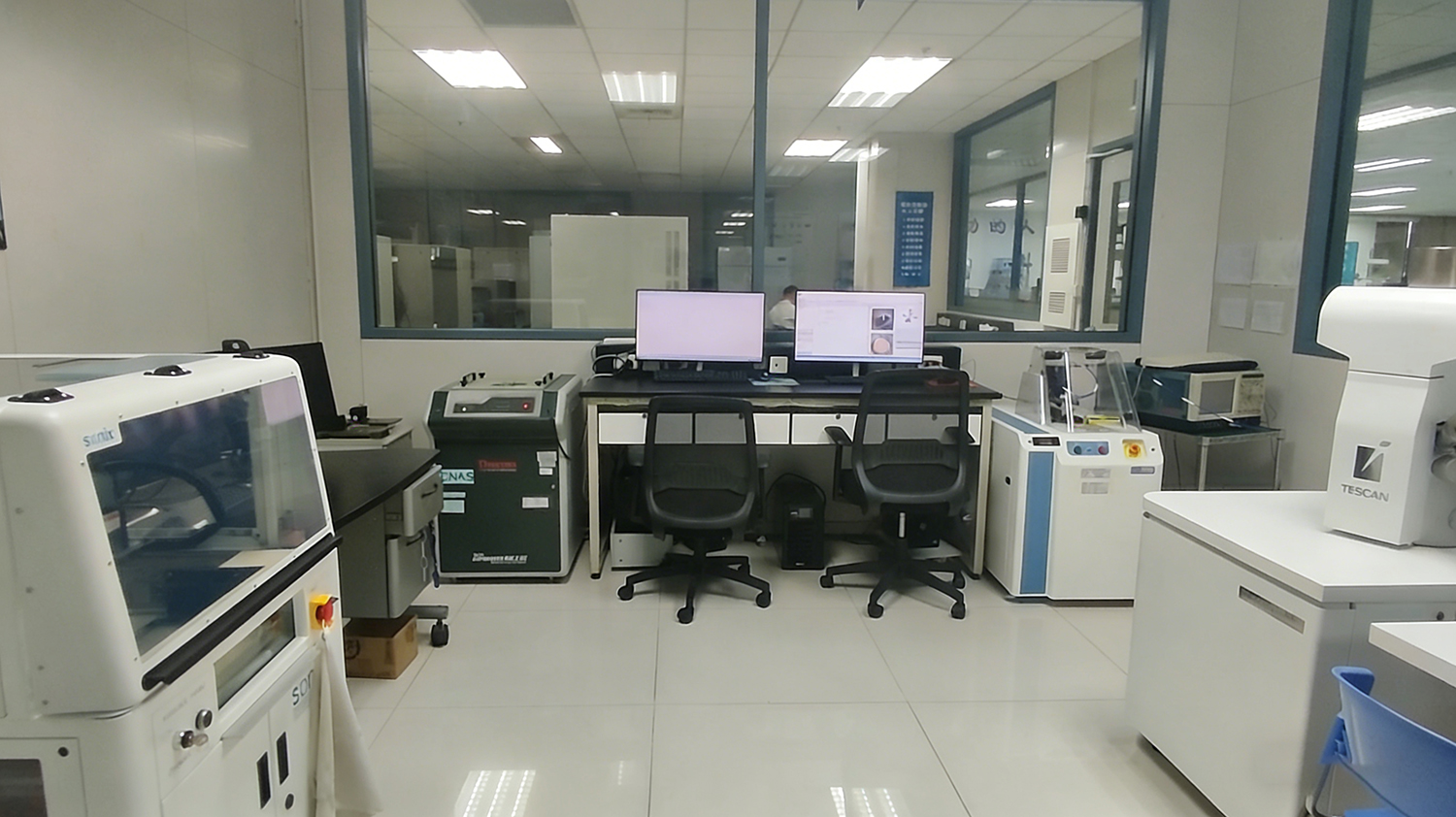

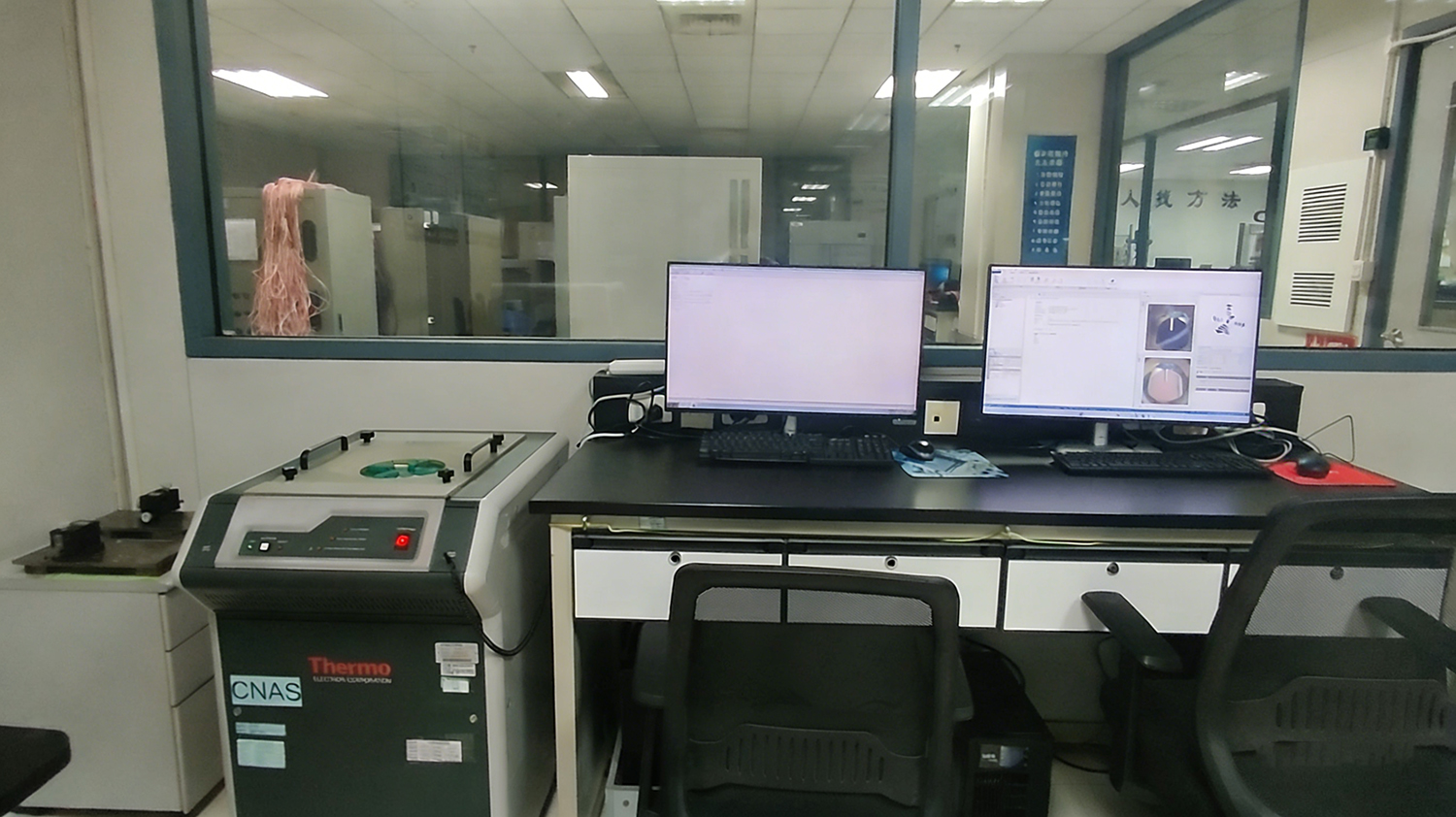

优尔鸿信作为第三方检测机构，实验室配备Thermo原装ESD测试系统，可一站式完成HBM（最高8kV）、MM（最高2kV）、CDM（最高2kV）全系列测试，符合ANSI/ESDA/JEDEC、AEC-Q100等标准。测试报告数据精准、国际互认，助力您的产品顺利通过可靠性验证。如有ESD测试需求，欢迎联系咨询。
