在半导体封装与电子元器件的无损检测领域，超声波扫描显微镜（C-SAM/SAT） 与 X射线检测（X-ray） 是两种最主流的内部缺陷检测技术。许多工程师在选择时常常困惑：两者究竟有何区别？何时该用C-SAM，何时该用X-ray？本文将从原理、检测能力、典型应用三个维度进行系统对比，帮助您做出科学判断。

一、成像原理的根本差异

关键差异：C-SAM依赖声阻抗变化，对空气间隙（分层、裂纹）极为敏感；X-ray依赖密度差异，对金属缺陷（焊球空洞、锡珠）更敏感。

 二、检测能力的横向对比

1. 可检测的缺陷类型

2. 检测深度与分辨率

• C-SAM：可通过选择不同频率探头（15MHz~200MHz+）平衡穿透深度与分辨率。高频（>100MHz）可分辨微米级薄层界面，但穿透深度仅数毫米；低频（15~30MHz）可穿透数厘米厚样品，但分辨率下降。

• X-ray：穿透能力强，可检测数十毫米厚样品。2D X-ray分辨率受限于焦点尺寸（典型5~20μm），3D X-ray（CT）可达亚微米级，但设备昂贵、扫描时间长。

3. 对多层结构的层析能力

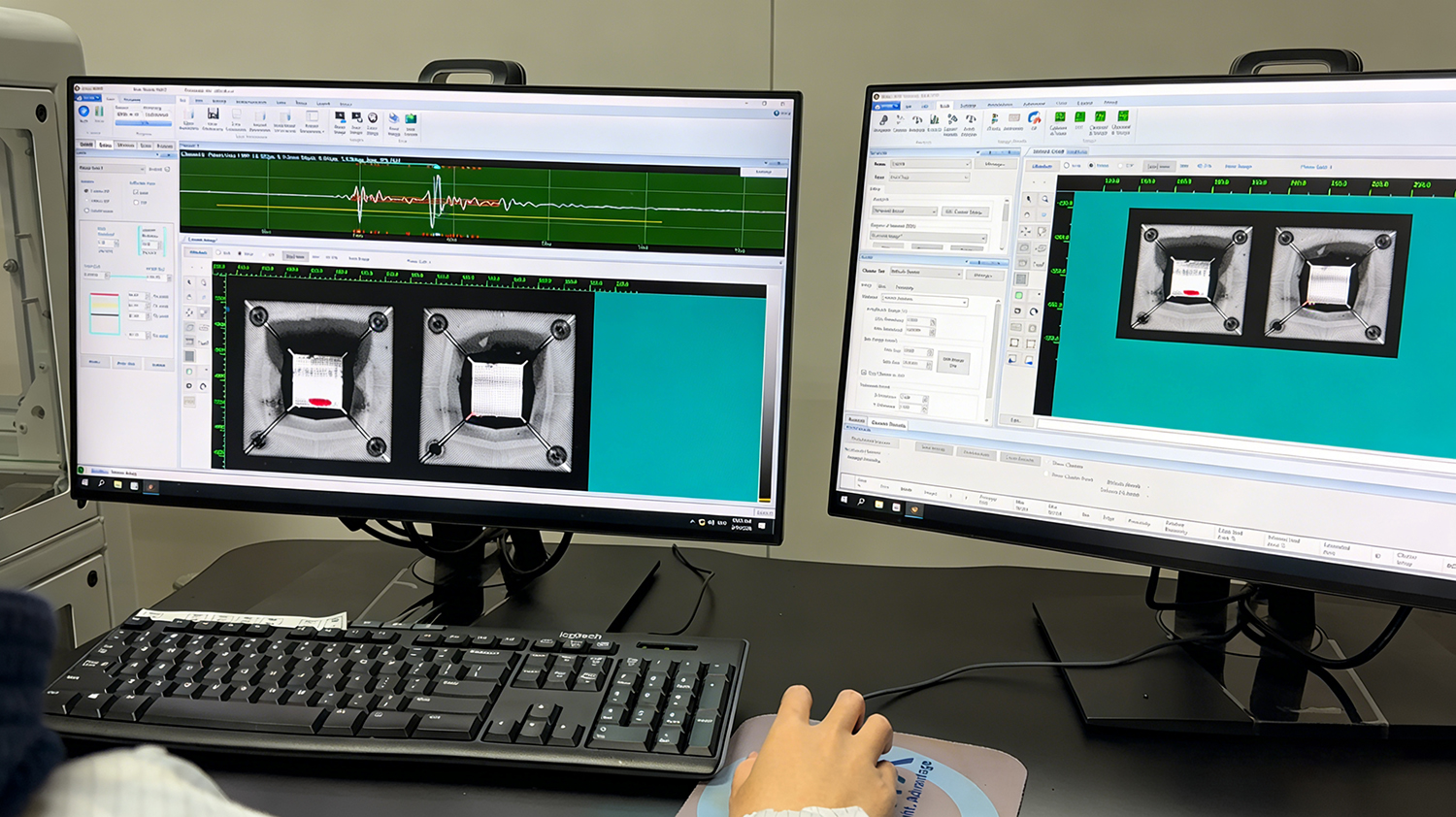

• C-SAM：具有天然的层析能力。通过设置时间门（gate），可单独提取某一深度界面（如芯片-塑封料界面、芯片-粘接层界面）的图像，精准定位缺陷所在层。

• 2D X-ray：所有层叠加投影，无法区分缺陷位于哪一层。3D X-ray（CT）可重建三维模型，实现层析，但成本与时间大幅增加。

 三、应用场景对比

适合C-SAM的场景

• 塑封封装分层检测：如QFP、QFN、BGA塑封料与芯片分层。

• 底部填充（underfill）空洞与脱粘：Flip chip、CSP封装工艺验证。

• 晶圆粘接层均匀性评估：MEMS、功率器件晶圆键合质量。

• 薄膜与多层界面分析：陶瓷电容、LED封装中的界面缺陷。

适合X-ray的场景

• 焊点空洞率定量分析：BGA、LGA、QFN焊球内部空洞。

• 锡膏印刷与焊接桥接：PCBA组装工艺监控。

• 金属异物或导线断裂：如金线、铜线开路或短路。

• 通孔与TSV填充完整性：PCB、硅通孔镀层质量。

互补应用

• 汽车电子模块可靠性验证：先用X-ray检查焊点，再用C-SAM检查封装分层。

• 失效分析：C-SAM定位分层界面，X-ray排除焊接异常，联合锁定根本原因。

 四、实验室选择建议

结论：C-SAM与X-ray并非替代关系，而是互补关系。C-SAM擅长检测空气间隙类缺陷（分层、脱粘、空洞），X-ray擅长检测密度差异类缺陷（焊点空洞、金属异物、导线断裂）。在高端半导体检测中，二者往往联合使用，才能全面覆盖封装内部的可疑风险点。

作为第三方检测实验室，优尔鸿信检测同时具备C-SAM与X-ray测试能力，可以为客户提供“一站式”无损分析方案，大幅提升失效定位的成功率与效率。
