沾锡天平测试（Wetting Balance Test）是评估电子元器件可焊性的最精确方法之一。它通过定量测量熔融焊料与测试表面之间的润湿力变化，判断引脚、焊端或焊球是否具备良好的可焊性。本文将从测试原理、适用标准，为您提供一份完整的技术指南。

一、测试原理：

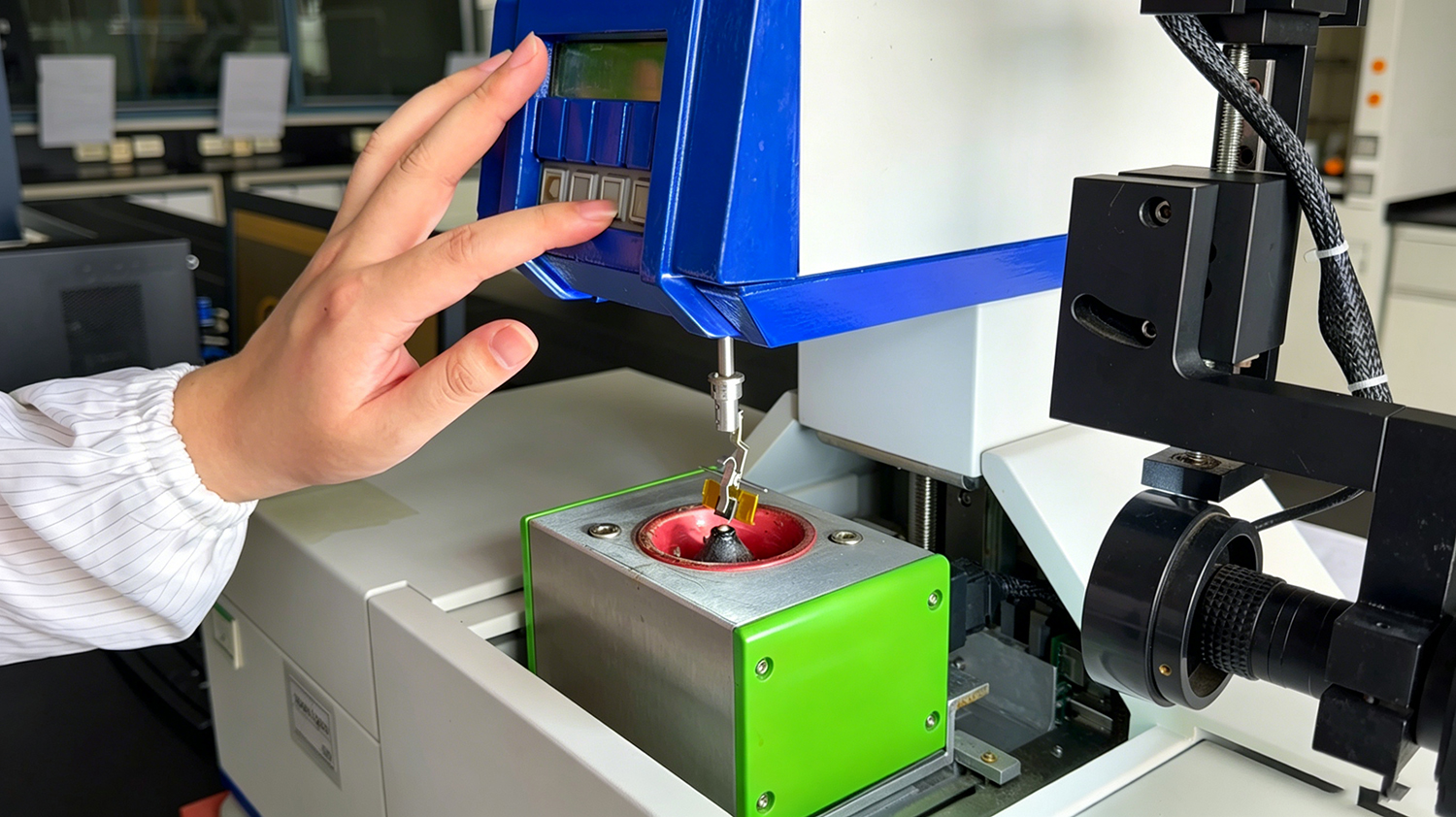

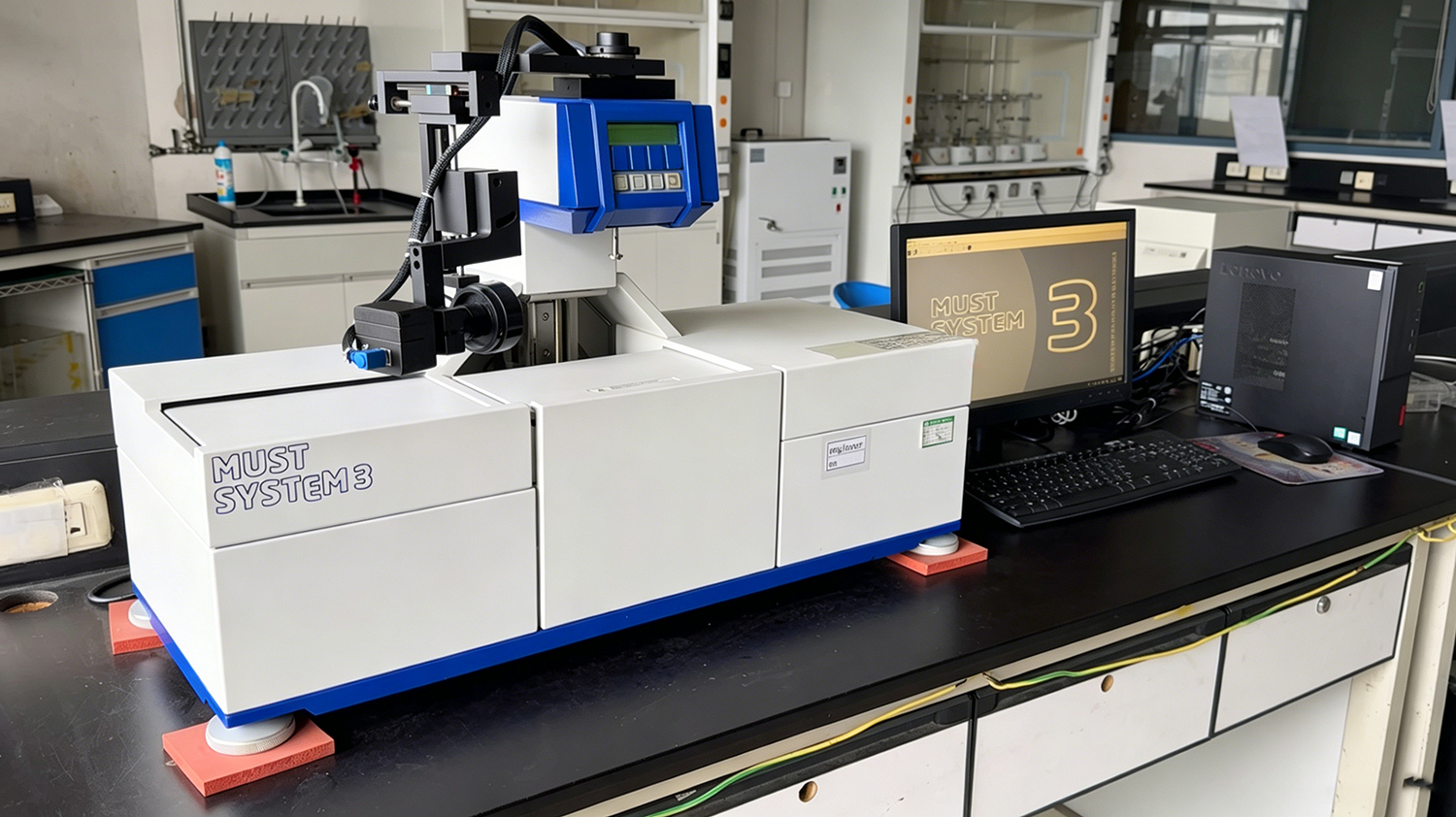

沾锡天平测试的核心是一台高灵敏度测力传感器（分辨率可达0.01mN）。测试时，将元器件引脚或标准试样垂直固定在夹具上，下方放置盛有熔融焊料的锡炉。设备控制试样以恒定速度（通常为1~5 mm/s）下降，浸入焊料一定深度（常见2mm或按标准规定），停留数秒后上升。

在浸入过程中，焊料对试样表面产生垂直方向的合力，天平实时记录该力值随时间的变化，形成润湿力-时间曲线。

曲线的四个阶段及物理含义

关键特征参数

润湿时间（t0）：从接触焊料到润湿力归零的时间。t0越短，表明氧化膜越薄或助焊剂活性越强。

最大润湿力（Fmax）：润湿完成后达到的最大正向力，与润湿面积和焊料表面张力相关。Fmax越大，润湿性越好。

接触角（θ）：由Fmax通过公式θ = arccos(Fmax / (π·d·σ)) 推算（d为试样直径，σ为焊料表面张力）。θ＜60°为良好润湿。

润湿速率（dF/dt）：曲线上升段的最大斜率，反映润湿快慢。

二、测试标准：

沾锡天平测试必须遵循相应的国际或行业标准，以确保结果的可比性与公信力。以下是最常用的三个标准：

1. IPC-J-STD-003（元器件可焊性测试）

适用范围：电子元器件引脚、焊端、导线的可焊性评定。

试样要求：通常测试10个以上样品；对于表面贴装元件，可使用模拟焊盘或直接测试元件。

助焊剂：使用非活性松香助焊剂（R型）或中等活性（RMA型），以暴露真实可焊性。

老化条件：标准要求进行8小时或16小时蒸汽老化后测试，模拟长期存储影响。

合格判据：润湿时间不超过1秒，最大润湿力不低于给定参考值，且曲线平滑上升。

2. IEC 60068-2-54（环境试验-可焊性测试）

适用范围：电子元器件和PCB焊盘。

测试方法：包含沾锡天平法和浸渍法（槽式）。沾锡天平法为仲裁方法。

锡温：235℃±3℃（有铅）或245℃±3℃（无铅）。

合格判据：润湿力曲线在2秒内达到最大值的50%，且最终接触角≤60°。

3. JIS C 0050（日本工业标准）

适用范围：类似IEC 60068-2-54，但增加对微小元件（如01005、BGA焊球）的测试要求。

特色：明确规定了微力传感器（量程≤50mN）和微型夹具的标准。

如何选择标准？

出口欧美汽车电子、医疗设备：优先IPC-J-STD-003（客户最熟悉）。

通用电子产品、消费电子：IEC 60068-2-54即可。

日系客户或微小元件：参考JIS C 0050。

三、常见问题答疑（FAQ）

Q1：沾锡天平测试与传统的浸渍法（浸锡后目视）有何区别？

A：浸渍法只能给出“上锡面积百分比”的定性或半定量结果，主观性强，无法区分轻微氧化或润湿速率差异。沾锡天平提供完整的动态曲线和量化参数，可复现性高，是国际仲裁和研发分析的首选方法。

Q2：测试前必须对样品进行蒸汽老化吗？

A：不一定。若测试目的是评估“新鲜”来料的可焊性，可以不老化；若目的是模拟长期仓储后的可焊性，则必须按标准进行老化（如8h或16h蒸汽老化）。建议在报告中明确是否经过老化。

Q3：BGA焊球如何测试？

A：可采用微型夹具夹持单个焊球，或直接测试带焊球的BGA器件（切割后露出焊球）。需要使用高灵敏度传感器（量程±5mN，精度0.01mN），并控制浸渍深度不超过焊球半径的一半。

Q4：如何判断测试结果是否可信？

A：首先确认报告是否包含完整的测试条件（锡温、助焊剂、速度、深度、老化情况）；其次，同一批次的多次测试结果应具有良好重复性（标准偏差≤10%）；最后，可要求实验室提供标样（如纯铜片）的验证曲线。

五、结语

沾锡天平测试将焊接好不好这个模糊问题转化为清晰的数据曲线，为来料检验、工艺优化、失效分析提供了科学依据。掌握其原理、熟悉主流标准、学会解读曲线，不仅能帮助您更有效地与检测机构沟通，更能从根本上提升电子组装的焊接可靠性。

如果您对具体标准条款或测试细节有进一步疑问，欢迎咨询优尔鸿信检测。

本文内容参照IPC-J-STD-003 Rev. H、IEC 60068-2-54:2019及JIS C 0050:2016编写。实际测试请以最新有效标准为准。
