自2017年HDMI 2.1规范发布以来，超高清视频传输进入了48Gbps时代。然而，许多硬件工程师在从HDMI 2.0过渡到2.1时，发现原有的物理层测试方法、设备要求和判定标准发生了根本性变化。
一、传输模式的根本变革：TMDS → FRL
版本 | 传输模式 | 最大带宽 | 通道数 | 时钟 | 编码方式 |
HDMI | TMDS(Transition Minimized Differential Signaling) | 18 Gbps | 3个数据通道 + 1个独立时钟通道 | 专用时钟通道（最高600MHz） | TMDS编码（8b/10b） |
HDMI 2.1 | (FixedRate Link) | 48 Gbps | 3或4个数据通道，无独立时钟通道 | 时钟嵌入在数据流中 | 16b/18b 编码 + 扰码
|
测试影响：FRL模式下没有专用时钟通道，接收端必须通过CDR（时钟数据恢复）从数据中提取时钟，因此抖动容限、时钟恢复环路带宽成为全新测试项目。同时，FRL支持3或4通道模式（4通道用于48Gbps），测试时需要分别验证不同通道配置。

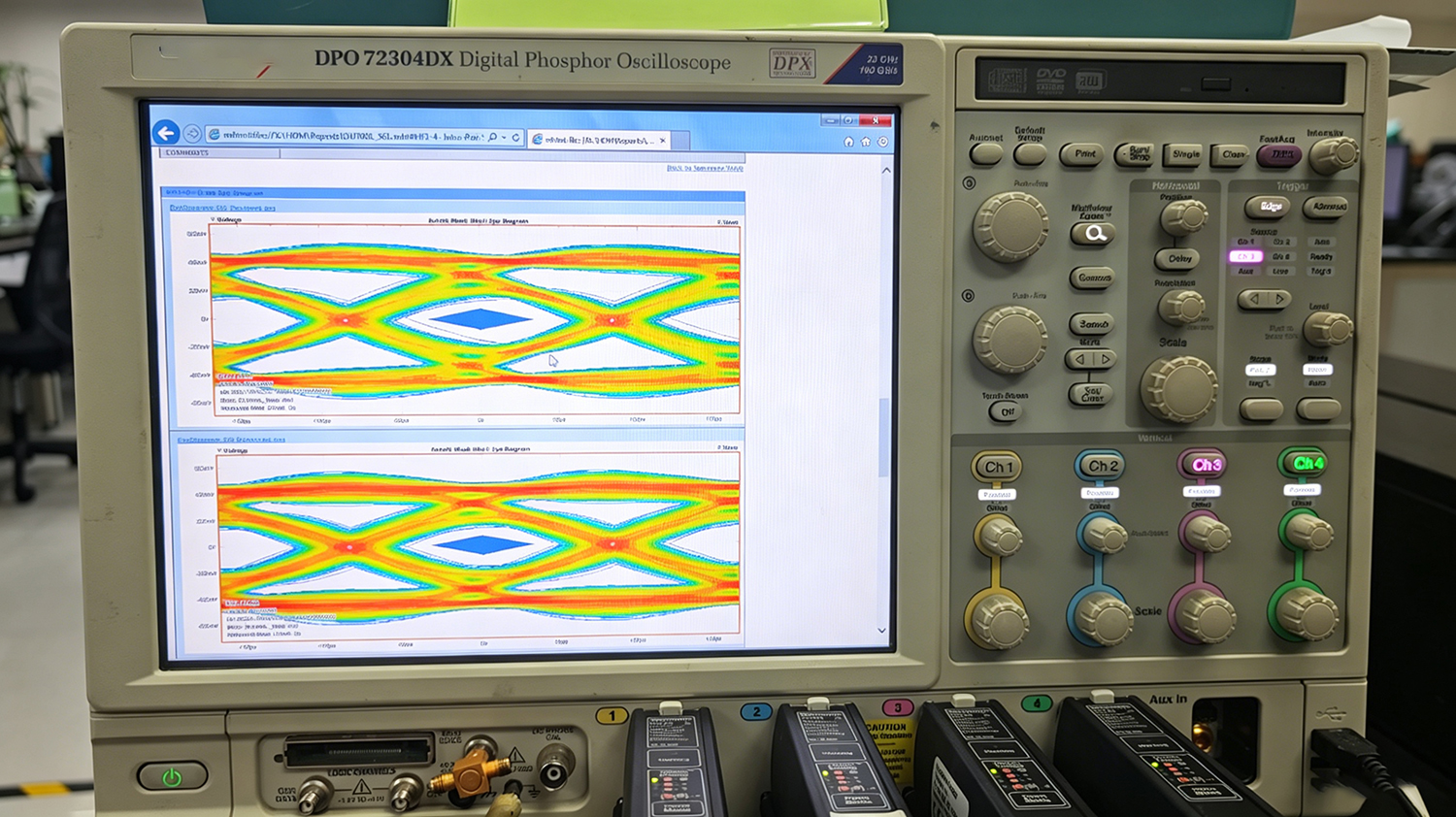

二、眼图测试差异：模板与余量
测试项 | HDMI 2.0 TMDS | HDMI 2.1 FRL |
眼图模板 | 基于时钟频率（如148.5MHz, 297MHz）的归一化模板 | 固定速率模板（3Gbps, 6Gbps, 8Gbps, 10Gbps, 12Gbps） |
眼高要求 | ≥ 100 mV（典型值） | ≥ 70 mV（12Gbps下更严格） |
眼宽要求 | ≥ 0.5 UI | ≥ 0.3 UI（12Gbps） |
上升/下降时间 | 75 ps ~ 225 ps (at 3.4Gbps) | 30 ps ~ 100 ps (at 12Gbps) |
关键差异：HDMI 2.0 的眼图模板与像素时钟频率绑定（如1080p@60Hz使用148.5MHz时钟），而FRL模式下所有通道运行在固定链路速率（3/6/8/10/12Gbps），与视频分辨率解耦。这意味着测试时需要针对每个FRL速率分别评估眼图，且12Gbps下的眼图裕量极小，对示波器的本底噪声和垂直分辨率提出极高要求（推荐使用≥25GHz带宽示波器）。
三、抖动测试：从TJ/DJ分解到时钟恢复依赖性
版本 | 抖动核心测试 | 特殊关注点 |
HDMI 2.0 | 总抖动（TJ）、确定性抖动（DJ）、随机抖动（RJ），借助时钟通道作为参考 | 时钟-数据之间的偏斜（Skew）
|
HDMI 2.1 | 同样分解TJ/DJ/RJ，但无参考时钟，需依赖CDR进行时钟恢复 | 高频抖动（≥10MHz）对CDR锁相环的影响，抖动传递函数 |
实测差异：使用相同示波器测试同一器件在HDMI 2.0和2.1模式下的抖动，数值可能相差2~3倍。原因在于HDMI 2.1的时钟恢复环路对低频抖动（< 100kHz）抑制能力强，但会放大高频抖动（> 10MHz）。因此在FRL测试中，必须指定CDR环路带宽（通常为1MHz或10MHz），并测量抖动频谱分布。
四、电气参数与测试设置差异
参数 | HDMI 2.0 | HDMI 2.1 FRL |
差分峰峰值电压 | 400 mV ~ 600 mV | 400 mV ~ 1200 mV（可调） |
去加重（De-emphasis） | 固定去加重值（如-6dB） | 自适应去加重，支持预加重（Pre-shoot） |
差分阻抗 | 100Ω ± 15%（TMDS） | 100Ω ± 10%（FRL，更严格） |
共模电压 | 3.3V 或 5V 兼容 | 3.3V 固定（降低功耗） |
连接器引脚定义 | 标准A型（19针），固定功能 | 相同物理连接器，但通过FRL Training动态配置 |
测试设置注意：HDMI 2.1 引入 FRL Link Training 过程，源端和接收端通过协商确定通道数、速率、去加重和均衡器参数。因此物理层测试必须模拟完整的Link Training流程，使用支持FRL训练协议的夹具或分析仪，而不能像HDMI 2.0那样直接注入固定码型。
五、测试设备与夹具的升级要求
设备类型 | HDMI 2.0 要求 | HDMI 2.1 要求 |
示波器带宽 | ≥ 6 GHz（推荐13GHz） | ≥ 25 GHz（12Gbps FRL，推荐33GHz） |
探头 | 差分有源探头（6~13GHz） | 差分探头 ≥ 25GHz，或使用SMA电缆直连 |
测试夹具 | TMDS 专用夹具（如泰克/是德标准） | FRL 夹具，支持Link Training、3/4通道切换 |
自动化软件 | HDMI 2.0一致性测试套件 | 需升级至HDMI 2.1 FRL测试套件（支持眼图模板、抖动分离、CDR设置） |
成本提示：从2.0升级到2.1完整测试能力，示波器和夹具的投入可能增加3~5倍。对于第三方检测机构，这是需要明确向客户说明的价值点——并非所有标称“HDMI测试”的实验室都具备真正的2.1 FRL测试能力。
六、总结
HDMI 2.1并非简单的带宽升级，而是物理层传输架构的彻底革新。测试人员应摒弃“点外卖式”的模板测试思维，深入理解时钟恢复、均衡、链路训练等底层机制，方能准确诊断FRL信号完整性问题。对于仍在使用HDMI 2.0测试方案的实验室，若承接2.1产品测试，务必提前确认设备是否满足FRL 12Gbps眼图裕量分析的最低要求。

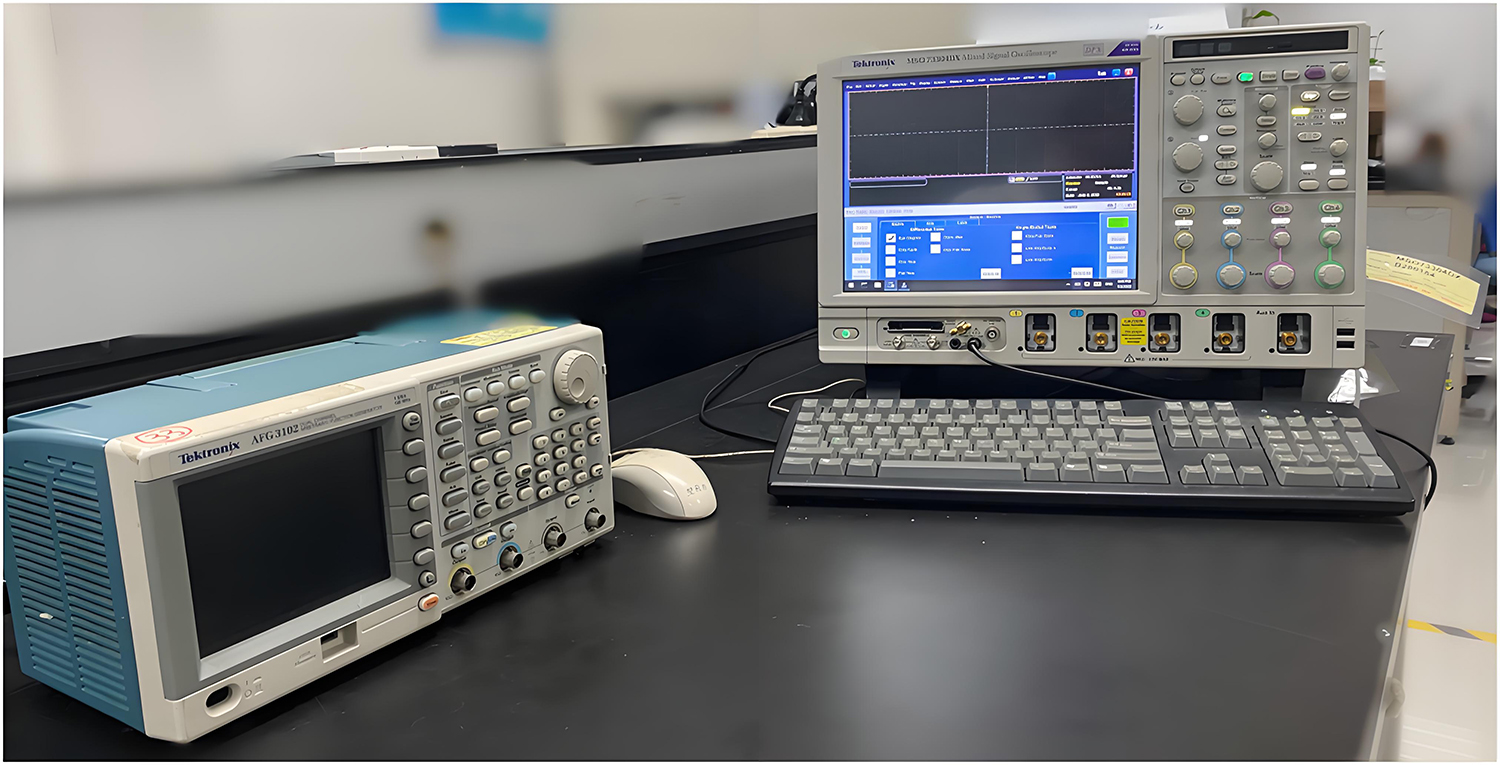

优尔鸿信检测信号完整性实验室，配备泰克DPO77002SX（70GHz）及HDMI 2.1 FRL完整测试套件，提供高速信号HDMI测试与整改服务。
