失效分析第一步：如何通过三离子束获得真实的截面

失效分析的第一步，往往也是最关键的一步，始于一个真实的截面。

在扫描电镜下，寻找的是裂纹的起源、晶界的异常、焊点内部的空洞。但如果这个截面本身就布满了机械抛光留下的应力层、划痕和褶皱，那么后续的EDS、EBSD分析都将建立在一个失真的截面上。我们看到的究竟是材料的真实失效，还是制样过程制造的假象？

今天，优尔鸿信检测为您介绍一种正在改变失效分析的制样手段——三离子束切割技术，以及它如何帮助检测人员拨开迷雾，直击失效真相。

一、传统制样在失效分析中的盲区

在电子元器件封装、金属结构件失效案例中，经常面对软硬复合材料（如铜基体上的焊料）或脆性陶瓷涂层。采用传统机械抛光：

应力残留与相变：切割力可能会导致奥氏体不锈钢发生马氏体相变，或在高硬度材料表面形成几十微米厚的非晶变形层。

台阶效应与拖尾：软相（如焊料中的锡）被磨掉，硬相（如金属间化合物IMC）凸起，真实形貌或被掩盖。

孔隙堵塞：对于失效的烧结银或多孔陶瓷，抛光膏会嵌入孔洞，或造成实心的假象。

这些盲区导致能谱分析定量不准。

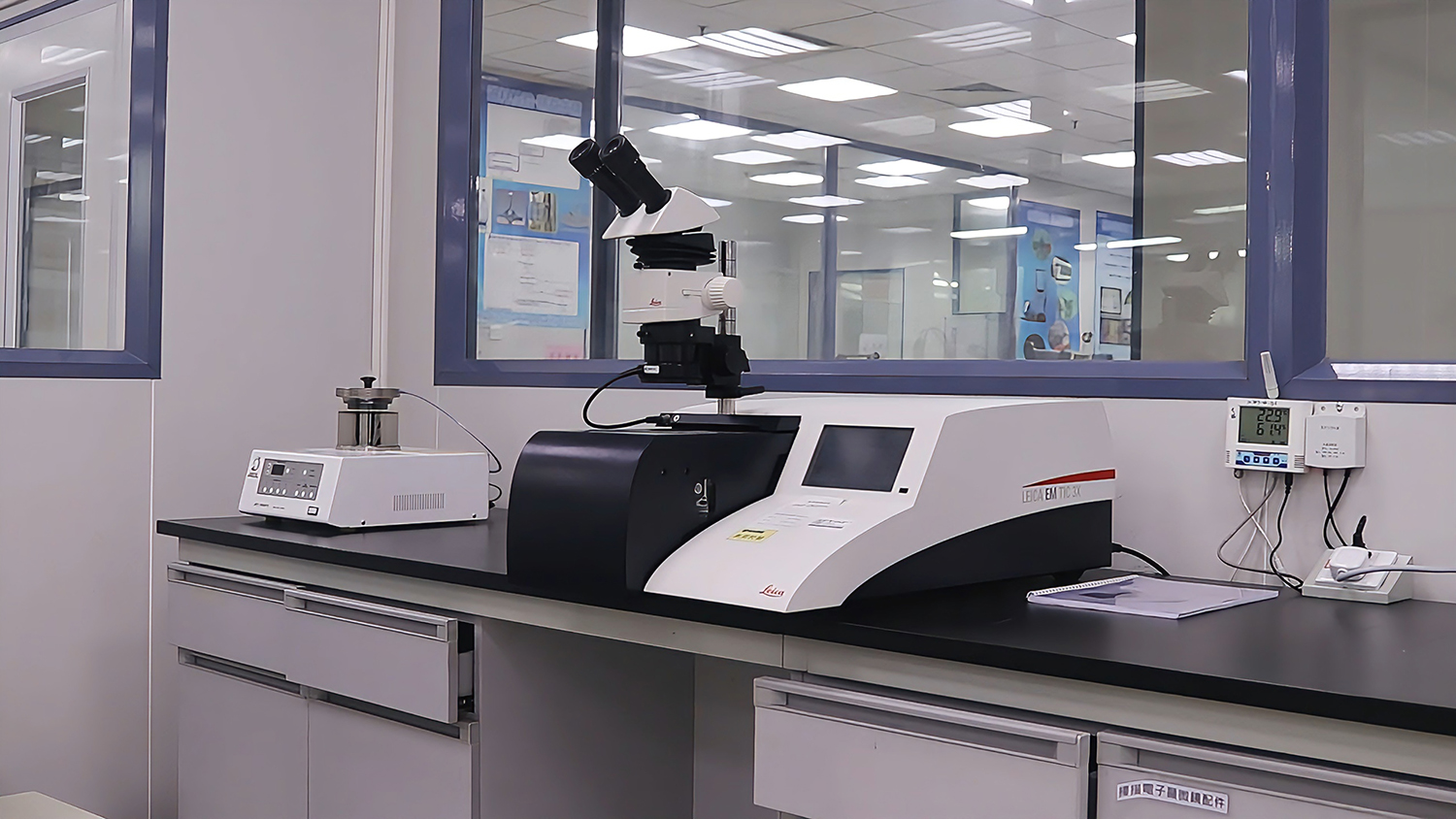

不同于传统单枪或双枪抛光仪需要样品摆动，三离子束在样品侧表面呈100°扇面汇聚。这意味着样品在切割过程中始终保持静止。

阴影消除：静止轰击避免了摆动带来的投影死角，挡板正上方的20-100μm区域被均匀切去，截面像被刀削过一样平直。

低损伤层：高能离子（10kV）将材料原子逐个溅射掉，而不是撕裂掉。这使得晶格扭曲层被控制在纳米级别，轻松满足电镜EDS对表面晶体完整性的要求。

对于金属合金的氢致开裂或应力腐蚀断裂分析，需要观察裂纹沿晶扩展的路径。

案例数据：铝合金样品，经三离子束切割后直接进入SEM进行EDS扫描。结果显示，晶粒内取向差清晰，孪晶界分明。更为关键的是，配合设备的衬度增强功能（低能离子束刻蚀），无需化学腐蚀，仅依靠不同晶面溅射产额的微小差异，即可将晶界浮雕出来。可以在不污染样品的前提下，实现快速金相检验与EDS联用。

以金线接点（Ball Bond）失效为例。焊盘下方往往存在复杂的多层金属间化合物（IMC，如Au₂Al、AuAl₂）。

传统方法：研磨抛光过程中，Au和Al的延展性差异可能会直接导致IMC层出现撕裂或卷边，极薄裂纹难以察觉。

三离子束解决方案：

将金线接点上方的无用部分（约300μm厚）先用机械手段粗去除，然后上机离子束切割。无需树脂包埋，直接原位切割。结果：切割面上，IMC层厚度均匀、界面平直，内部的空洞清晰可见。

结语

高质量的截面，是失效分析成功的前置步骤。

三离子束切割技术用极致的物理手段，避开了人为制样的干扰，还原了材料被加工前的本征状态。如果您正在为EBSD标定率低、焊点IMC层模糊不清、或复合涂层界面脱粘现象而苦恼，不妨尝试引入三离子束制样方案。

如果有相关的制样难题或送样需求，欢迎咨询优尔鸿信检测，我们的工程师将提供免费的技术预评估。
