引言

锂电池的性能衰退、安全性失效，往往源于电极内部微观结构的演变。无论是观察正极（NCM/LFP）的微裂纹、负极（石墨/硅碳）的膨胀开裂，还是隔膜孔隙的堵塞，扫描电镜（SEM）截面分析是直观的验证手段。

然而，一个好的截面，与一个误导性的截面之间，只差一个制样方法。

锂电池电极是典型的多孔-软硬复合体系——铜箔/铝箔集流体坚硬致密，而涂覆层却包含脆性陶瓷颗粒（活性物质）、软质碳黑（导电剂）和粘弹性高分子（PVDF粘结剂）。使用传统氩离子抛光（CP）或机械研磨，极易引入严重的台阶效应和孔隙涂抹，导致SEM图像失真。

本文将详解如何利用三离子束切割制样技术，制备出能够真实反映电极内部结构的真实截面。

一、 传统制样法为何不适用于锂电池？

在直接介绍解决方案之前，先厘清传统制样在锂电材料上的短板：

机械研磨（离子研磨前处理）：由于铜箔（约99.9%纯度）与NCM三元材料（陶瓷相）的硬度相差悬殊。研磨时硬质颗粒（NCM）会凸起，而软质铜箔会被过度磨除，造成界面脱离的假象，完全无法评估涂覆层的真实附着力。

常规氩离子抛光（单/双枪）：虽然优于机械研磨，但许多设备依赖样品往复摆动来平均轰击效果。这种摆动在轰击多孔电极时，容易将溅射出的铜或碳颗粒二次沉积到孔隙内部，堵塞真实孔道，使得工程师误判极片压实密度或孔隙率。

二、 为什么推荐三离子束切割制样？

优尔鸿信采用独特的三束离子源汇聚设计。对于锂电池制样具有优势：

无摆动，无阴影：样品在切割过程中保持静止，三束离子流在挡板边缘汇聚，形成一个宽达4mm × 1mm的平整切割区域。这彻底规避了传统设备因摆动角度带来的投影遮蔽效应，确保切割面均一平整。

研磨速率：Si材料研磨速率可达150μm/h。对于较厚的电极涂层，显著缩短制样周期。

三、 实操步骤解析：

1.机械预修

不建议直接上机轰击大块极片。推荐进行机械预加工，将目标观察区域（如极耳焊缝、涂层边缘）修块至仅高出挡板约20-100μm。这一步能快速去除大块材料，可节省数小时的离子束切割时间，同时延长离子枪使用寿命。

2.装载与校准

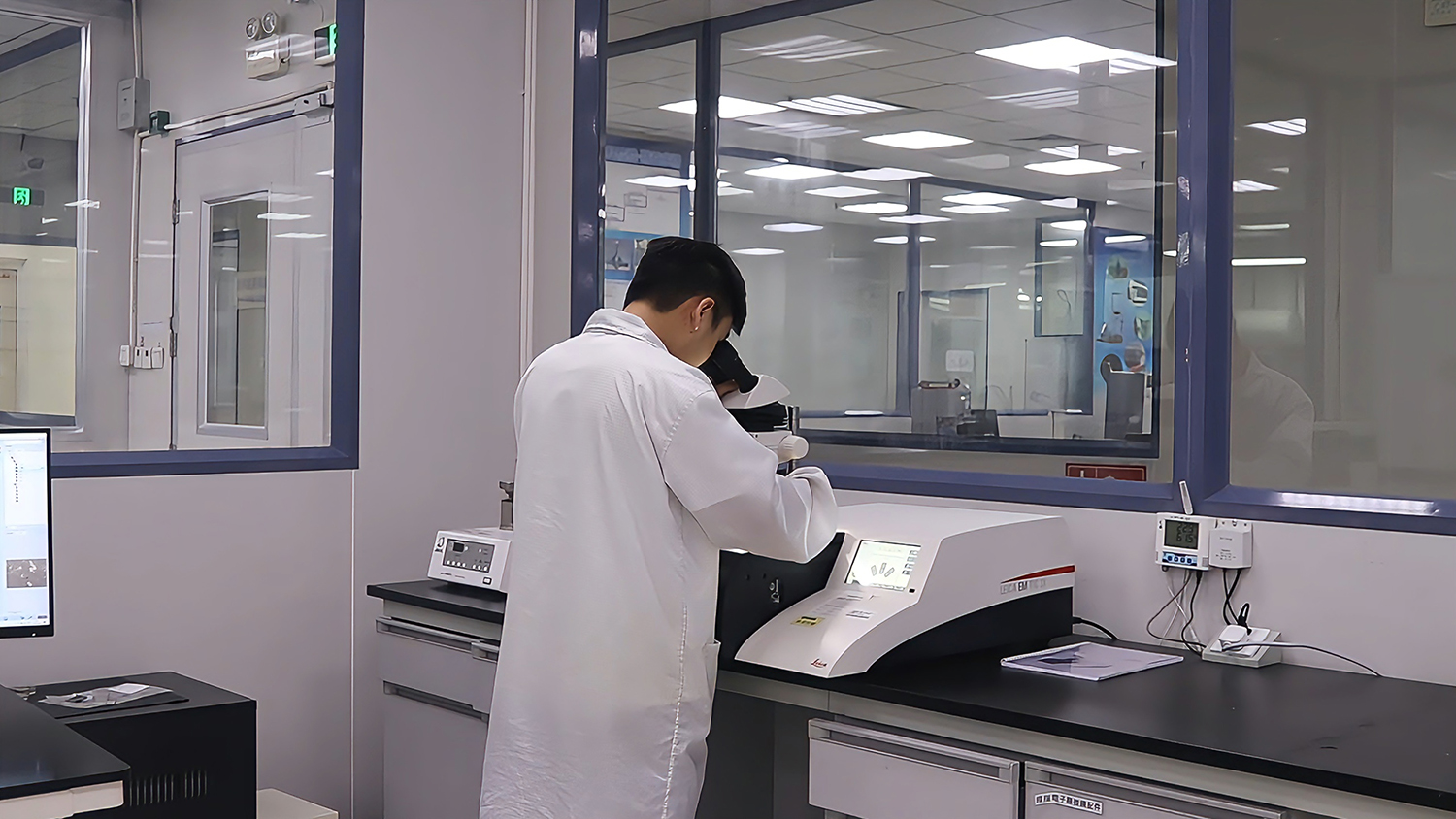

将样品连同样品托安装，过内置的体视显微镜和LED环形光源辅助，将待切割面对准挡板边缘。设备支持三样品台，一次运行可同时处理三个不同批次或不同方向切割的电极样品，适合高通量检测需求。

3.离子束切割

设置离子枪参数（通常针对锂电池，推荐中高加速电压如10kV配合3mA电流）。启动真空系统（内置解耦合泵设计，无振动干扰）。三束离子流同时垂直轰击，切割出极度平整的截面，随后可直接取出放入SEM观察。

4.衬度增强（可选）

切割完毕后，若需区分电极内的不同组分（例如区分粘结剂分布或碳胶相），无需更换样品托，直接调用离子束的“刻蚀”模式，在低kV（如5kV）下对截面进行短短几分钟的衬度增强。这一步骤能轻微“浮雕”出各相晶界，便于在SEM下进行更精准的相分析。

四、 预期效果

三离子束切割制备的电极截面，在SEM下呈现以下特征：

界面紧实，无裂隙：集流体（Al/Cu）与涂覆层界面紧密贴合，不存在因研磨造成的剥离间隙，真实反映涂布工艺的附着力。

颗粒完好，孔隙清晰：NCM二次颗粒内部的晶界裂纹得以保留，导电碳黑形成的导电网络三维结构清晰可见，孔隙未被涂抹或堵塞。

EBSD分析可行性：由于表面无应力损伤层，可直接对切割后的截面进行EBSD（背散射电子衍射） 扫描，分析NCM颗粒内部的晶体取向和锂离子扩散通道。

结论

锂电池失效分析始于制样。通过机械预修块→三离子束精切→衬度增强的标准流程，检测工程师能够获得一张真正“无扰、无损”的电极截面，提供真实可靠的微观证据。

如果有锂电池或其他新能源材料的截面制备需求，欢迎联系优尔鸿信，我们将为您安排技术预评估及试切体验。
