在芯片失效分析实验室里，经常听到工程师们这样争论：激光开封那么贵，化学酸蚀便宜又成熟，为什么要换？而另一边则会反驳：上次化学开盖把铝垫全腐蚀黑了，根本分不清是原始失效还是开封造成的！

这场争论背后，反映了一个核心问题—开封方式的选择，决定了测试后样品的保全程度，甚至会影响分析结论的准确性。优尔鸿信检测就从技术原理、适用场景和风险控制三个维度，客观对比这两种主流开封方式。

化学开封测试：

化学开封，通常指使用发烟硝酸或硫酸加热至沸腾，通过强酸氧化溶解环氧树脂塑封料，再经去离子水冲洗暴露晶圆。其优势在于成本低、设备简单，对于常规塑封小芯片，单颗成本只需几十元。而且对于大批量同型号样品，可以批量化作业，效率较高。

化学法的局限性：

选择性腐蚀：铝焊盘（PAD）与强酸会反应生成氧化铝或硝酸铝，导致焊盘表面发黑、坑洞，严重时铝垫完全消失。如果失效模式恰好是焊盘下方的电迁移或合金缺陷，证据会被直接破坏。

铜线键合兼容性差：铜在高温酸液中极易氧化变色，甚至被侧蚀变细，导致工程师误判为"键合线颈部断裂"。

对填充物敏感：部分高端芯片封装中添加了高硬度二氧化硅填料或阻燃剂，酸液难以渗透，开封时间需延长至数小时，反而增加过腐蚀风险。

安全与环保代价高：强酸加热产生大量酸雾，需配备专业通风柜和废液处理系统，隐性成本并不低。

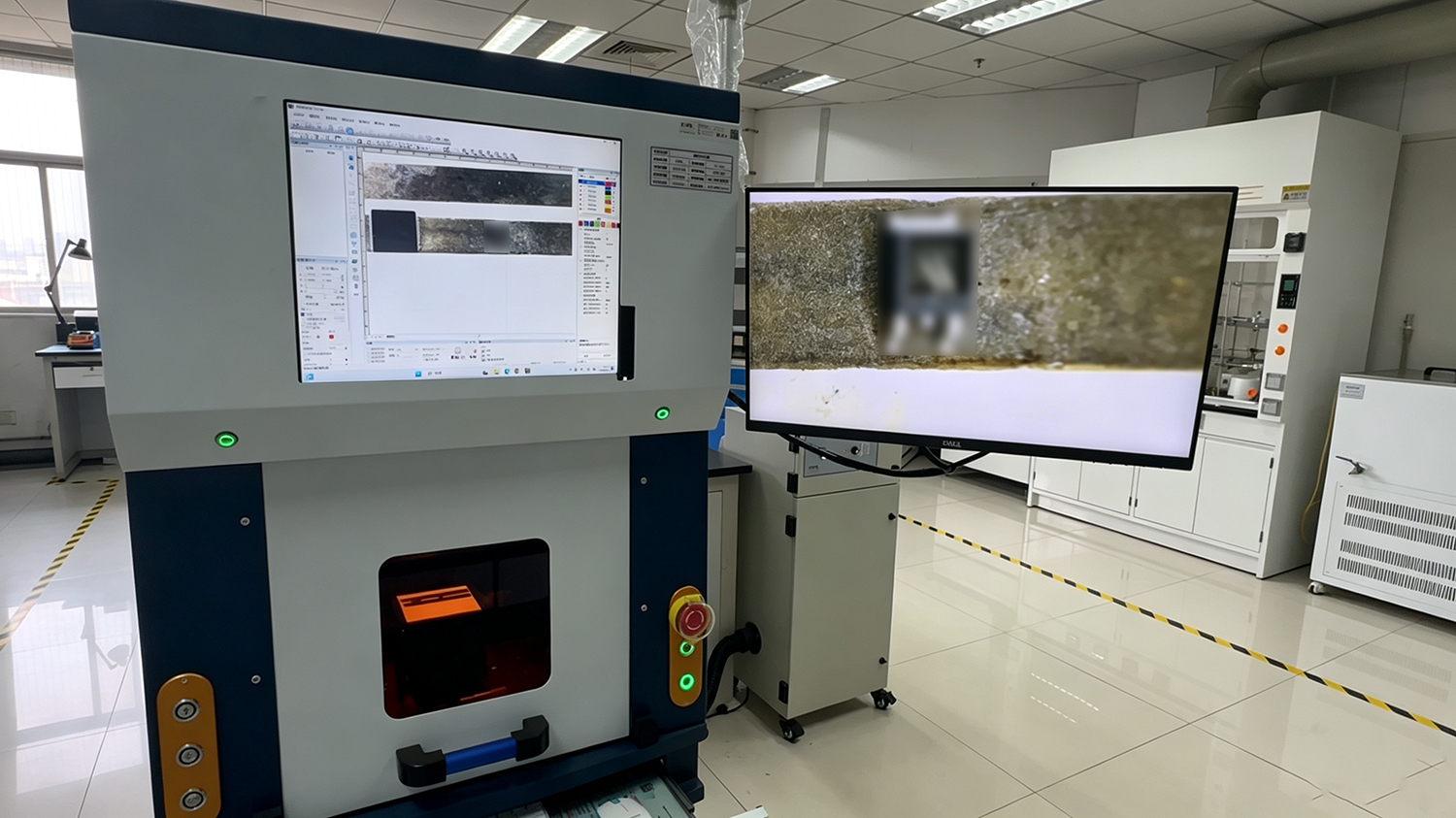

激光开封测试：

激光开封采用紫外冷激光（波长355nm），通过光化学分解作用打断塑封料分子链，实现逐层气化剥离。其优势弥补了化学法的短板：

零化学腐蚀：不引入任何试剂，铝垫表面光洁如初，铜线保持原始金属光泽，焊盘形貌完全可用于后续SEM/EDS分析。

热影响极小：纳秒级脉宽将热扩散范围控制在2微米以内，键合线不受热应力影响，金线不退火、铜线不氧化。

逐层可控：实时监控开封深度，可精准停在晶圆表面钝化层上方，避免过磨。

环保安全：无酸液、无废液，仅产生微量粉尘并自带除尘过滤。

激光开封也有限制：设备投资成本高昂（单台进口设备超百万元），且对于极厚金属盖板或陶瓷密封封装，激光剥蚀速度会明显下降，效率不如机械研磨。

到底该怎么选？一张决策表告诉你

给分析工程师的务实建议

没有绝对"更好"的技术，只有"更合适"的选择。

关键样品、首次分析、可疑焊盘失效——无条件选用激光开封，保全证据是第一优先级。

工艺验证、批量筛选、非关键样品——化学法可作为成本优先选项，但需同步制备对照组验证无伪像。

稳妥的方案：选择同时具备激光、化学、研磨三种能力的实验室，由工程师根据封装结构和失效模式灵活切换或组合使用。例如，先用激光剥除大部分塑封料，残留薄层再用化学法软化冲洗，既快又安全。

优尔鸿信检测实验室，三种设备全部配备，积累了大量不同封装、不同失效模式的开封经验。我们的原则很简单：用最安全的方式，把失效真相完整地呈现出来。 因为开封只是手段，找到根因才是目的。选错了开封方式，后续所有的电性分析、切片观察、成分检测，都可能是在假象上做文章，造成资源浪费。
