在电子产品的可靠性验证中，潮湿是工程师头疼的敌人之一。但面对客户或体系标准提出的湿热类测试要求，许多人常常混淆两个常见项目：蒸汽老化测试 与 高低温湿热试验（常被称为“双85”或“温湿循环”）。它们都涉及高温和湿气，但底层逻辑、适用对象和失效模式却截然不同。选错测试，轻则浪费周期，重则漏掉真正的缺陷。

本文从原理、参数、失效场景三个维度，一次理清两者的核心差异。

一、蒸汽老化测试原理与条件

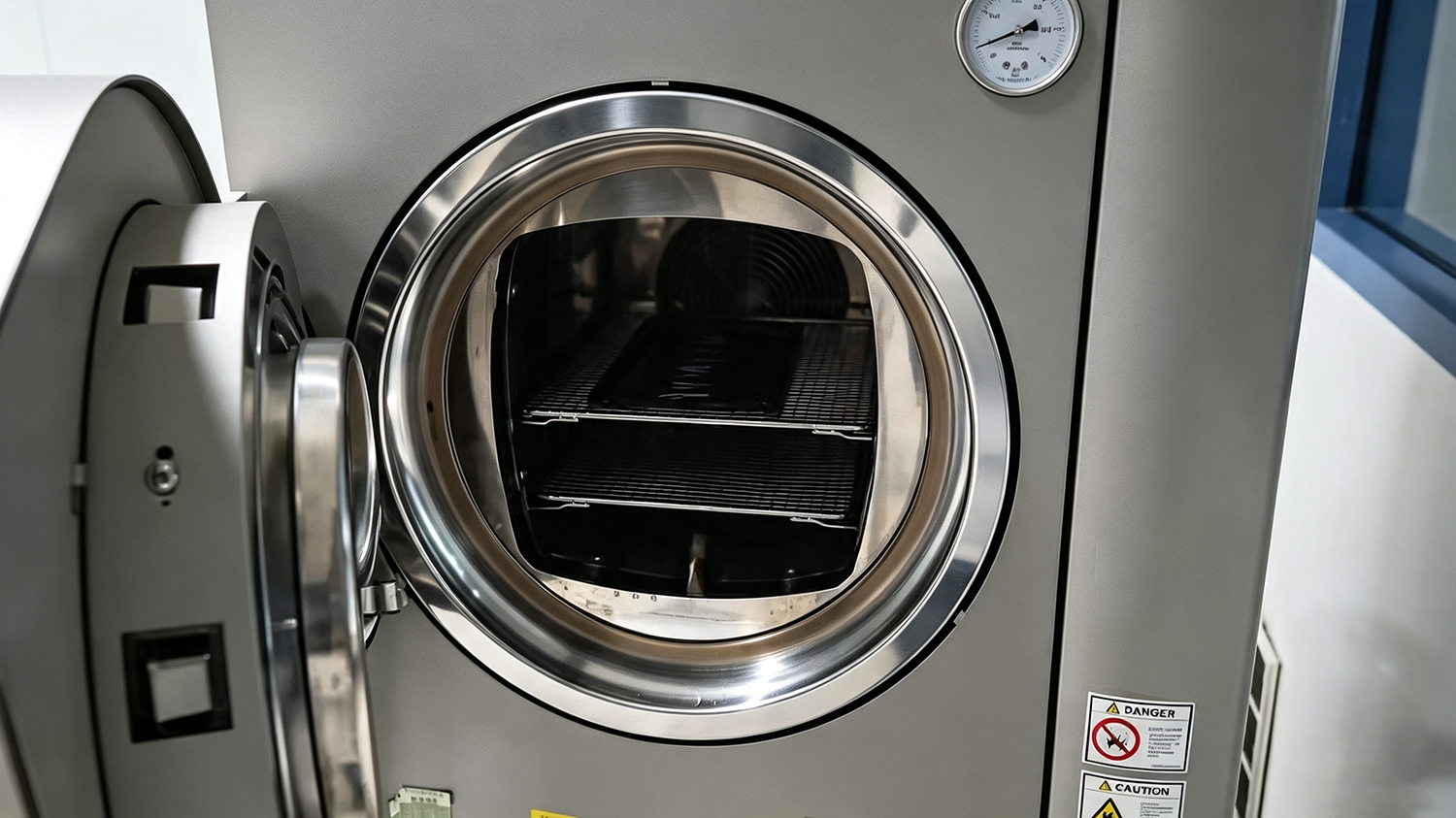

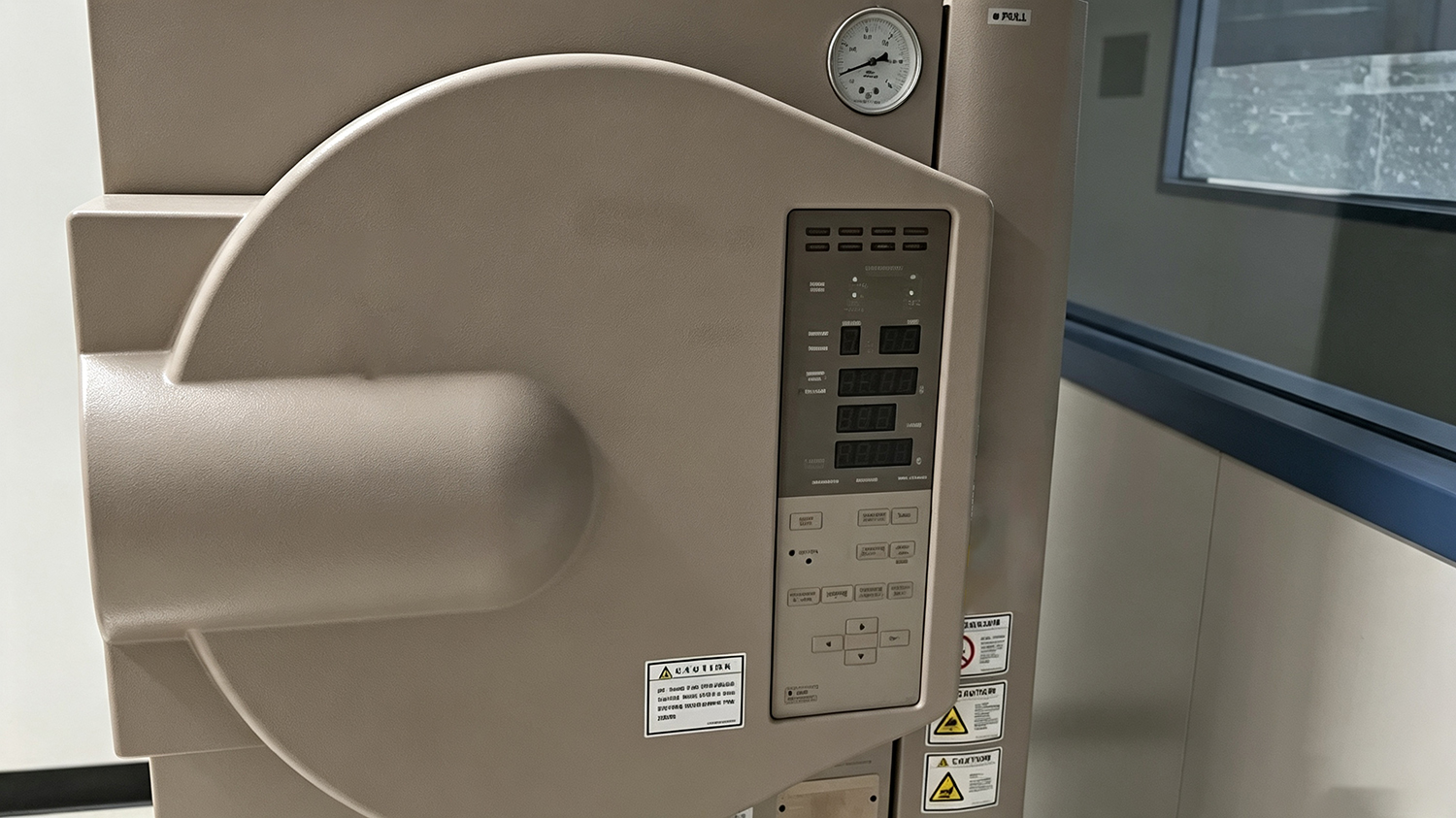

蒸汽老化测试，本质是一种高压饱和蒸汽加速侵蚀。样品被置于密闭压力容器中，底部水加热至沸腾，产生100%相对湿度的饱和水蒸气，温度通常设定在 93℃、110℃甚至121℃（对应不同压力等级）。水汽在样品表面持续冷凝，同时借助压力差强行渗入封装缝隙、材料界面或微裂纹。

高低温湿热试验，则是在常压（标准大气压）下，通过温湿度箱模拟非饱和的湿热环境。最典型的条件是 “双85”（温度85℃、相对湿度85%RH），或更复杂的 温湿循环（如25℃→65℃→85℃往复，湿度同步变化）。它不依赖压力，而是靠长时间的热湿协同作用，缓慢促进材料老化或吸湿。

二、蒸汽老化测试和湿热测试差异

蒸汽老化是急性考验，高低温湿热是慢性验证。

三、分别适用于哪些场景？

蒸汽老化测试 ：针对密封与工艺缺陷

塑封IC、传感器、继电器：验证塑封料与引线框架的结合是否牢固，有无微小缝隙。4~24小时的蒸汽暴露后，若水汽已渗入内部导致电性漂移，说明封装工艺不达标。

SMT焊接后的PCBA：检查助焊剂残留是否清洗干净——残留物在蒸汽下吸湿后形成离子迁移路径，能快速暴露出清洗工序的漏洞。

连接器/端子：检验镀金或镀锡层的致密性。若镀层存在微孔，蒸汽会在数小时内腐蚀底铜，导致接触电阻激增。

测试的价值在于 “快”——研发阶段迭代工艺，数小时就能拿到反馈，无需等待数月。

高低温湿热试验 ：针对材料长寿命与绝缘性能

户外电子设备（基站、充电桩、户外LED屏）：设备需在热带潮湿环境中运行数年，双85测试能评估PCB板材的吸湿饱和后的绝缘强度是否仍达标。

电机、变压器、高压器件：关注湿气侵入后绝缘材料（如漆包线漆膜、绝缘纸）的耐压性能下降趋势，往往需要1000小时持续暴露才能观察到渐变过程。

车载非密封模组：如仪表盘、控制器外壳内部虽非气密，但需验证在温湿度循环变化下的凝露风险及防锈能力。

四、蒸汽老化测试和湿热试验如何选择？

如果想查“漏没漏、焊没焊好、镀层有没有针孔”，选蒸汽老化测试，因为它能在极短时间内放大密封和工艺的薄弱点。

如果想查“材料会不会老化、绝缘会不会慢慢失效、长期可靠性如何”，选高低温湿热试验，因为它更贴近产品数年的自然受潮过程。

两者并非替代关系，而是互补关系。许多汽车电子或高端消费电子企业，会在新品NPI阶段先做蒸汽老化（快速筛出工艺缺陷），通过后再投入长期湿热试验（验证寿命），形成完整的耐湿性验证链路。

作为第三方检测机构，优尔鸿信经常遇到客户拿着双85的标准来问能不能测蒸汽老化，或反过来。清晰理解两种测试的原理及用途，不仅能让企业的验证预算花在刀刃上，更能避免因测试方法错配而放行真正有隐患的产品。如果你的产品正面临湿热相关的失效困扰，欢迎联系优尔鸿信，定制最合适的测试组合。
