MLCC 多层陶瓷电容失效大多由机械应力裂纹、冷热循环带来的热应力损伤、陶瓷介质内部空洞、多层电极界面分层等类型的内部缺陷引发，器件轻、薄、小型化、薄介质设计会进一步放大各类应力带来的失效概率。行业标准化失效分析流程严格遵循无损检测优先原则，按顺序完成超声 C-Scan 内部扫查、X-Ray 透视筛查、CT内部扫描检测、电容电性能参数验证、DPA 破坏性切片、SEM 扫描电镜微观形貌与EDS元素表征分析，还可根据失效模式、故障场景增设高加速可靠性试验复现失效工况。电子厂、器件制造商等企业可线上咨询，获取评估方案、寄送故障样品委托第三方机构开展完整失效剖析，第三方实验室检测可留存原始图像与实测数据，相关分析结论仅作研发、品控技术参考，不能作为产品质量唯一判定依据。

作者：元器件可靠性工程师 | 发布日期：2026-08-13 | 更新日期：2026-08-13

前置核心结论：1. MLCC主流失效分为外部应力损伤、内部制程原生缺陷两大类别：外部包含回流焊温变裂纹、PCB分板/锁附弯折45°裂纹；内部包含陶瓷介质空洞、烧结冷却裂纹、多层共烧界面分层，所有缺陷最终都会引发漏电流飙升、容值衰减、介质击穿短路。2. 行业通用标准化分析流程固定四阶：无损非破坏性筛查（超声+X-Ray+外观显微镜）→ 全套电性能参数测试 → 冷镶嵌切片DPA破坏性物理剖析（光学+SEM/EDS微观观测）→ 模拟整机环境可靠性复现验证，单一检测手段极易出现缺陷漏判。3. 第三方实验室送检可通过线上咨询、商务热线两种渠道沟通，需同步提供故障样品、良品对比件、SMT与整机工况资料，基础筛查3-5天，全套微观分析5-7天，追加环境试验周期相应延长。4. 配套超声、X-Ray两种无损设备存在明确适用边界，必须组合使用才能覆盖表层与隐蔽内部缺陷，仅依靠电性测试无法定位失效根本物理诱因。

一、MLCC常见失效模式有哪些？各类缺陷如何产生？

多层陶瓷电容器小型化趋势下，MLCC介质层厚度不断减薄，器件抗热胀冷缩、抗机械弯折的能力持续下降，失效现象集中表现为容值漂移、漏电流上升、绝缘劣化，严重时发生介质击穿短路。按照缺陷形成阶段，可划分为组装诱发的外部应力缺陷、元器件原生阶段自带内部微观缺陷等类型，不同类型缺陷对应的失效表现、产生机理、现场改善方案完全不同，硬件品控工程师需要区分排查。

外部应力诱发裂纹，也是整机现场失效占比80%以上的高发故障，分为温度冲击裂纹、机械弯曲裂纹等细分类型。温度冲击裂纹来源于波峰焊、手工返修、整机高低温循环测试，陶瓷与金属端电极热膨胀系数不匹配，快速温变产生拉应力，从电极边缘向内开裂；机械弯曲裂纹全部由PCB形变导致，包含分板切割、螺丝锁附、工装挤压、整机装配弯曲，裂纹固定从端电极45°角度向介质层延伸，超声扫描可快速识别该类隐蔽微裂纹。

元器件出厂自带内部微观缺陷，生产烧结工艺管控偏差是核心诱因。陶瓷粉料混入杂质、烧结保温区间不足会形成介质空洞，空洞位置电场高度集中，持续放大漏电流，形成“漏电-发热-绝缘劣化”恶性循环，严重时电容鼓包、烧毁；烧结阶段冷却速率过快会生成垂直于内电极的烧结微裂纹；多层陶瓷生胚堆叠共烧时界面结合力不足、内部有机粘结剂高温挥发，会造成层间分层，直接大幅降低器件直流耐压与绝缘电阻指标。

二、MLCC失效分析遵循哪些检测流程？

行业对于MLCC失效分析通用准则目的在于：优先采用非破坏性手段筛查，保存样品原始状态，避免过早解剖丢失关键缺陷原始形貌，每一环检测结果互相交叉印证，消除单一设备带来的检测盲区。整套流程分为以下主要环节：

2.1 非破坏性前置筛查

无损筛查检测基本上不损伤样品，可批量快速初筛大批量故障件，优先锁定可疑失效点位，减少后续切片无效工作量，配套的核心设备分工明确。例如：光学显微镜用于观测器件外观肉眼可见破损、电极腐蚀、表面可见裂纹。超声C-Scan是识别MLCC内部分层、微小空洞、隐蔽微裂纹的核心方法。X-Ray适合识别电极偏移、封装内大型异物与大气泡，对薄层微分层识别能力有限。实际项目中常采用超声扫描搭配X-Ray、CT扫描等方法开展联合初筛。

2.2 电性能基础验证

借助LCR数字电桥、绝缘电阻测试仪、直流耐压设备开展电性测试，获取失效器件容值偏差、损耗角tanδ、常温漏电流、长期绝缘电阻、击穿电压五大关键指标。电性数据能够判定器件是否失效以及失效电气特征，区分短路、漏电、参数漂移等故障类型。但电性仅能反映故障结果，无法追溯造成故障的微观物理缺陷，不能单独作为根因判定依据。

2.3 破坏性物理剖析（DPA）

无损检测锁定异常区域点位后，才会开展破坏性分析，实施样品切片。通过冷镶嵌、精细研磨抛光制备器件剖面；光学显微镜初步观测裂纹、空洞分布；利用SEM开展高倍微观形貌观测，配套EDS能谱分析元素成分，排查污染物与界面异常。切片表征是区分制程缺陷、组装应力损伤、长期环境老化最关键的技术手段。

2.4 可靠性复现验证

可靠性复现试验按照客户整机实际使用工况设计加速环境条件，用来佐证前期推断的失效机理是否成立，常用试验包含温度循环、冷热冲击、PCB四点弯曲、温湿度偏压THB、高温负荷老化。但受样品批次、应力强度、加速倍率限制，无法保证每一例故障都能完全复现，试验数据仅作为机理佐证材料，不能单独作为判定依据。

三、除MLCC，优尔鸿信还能做哪些元器件失效分析？

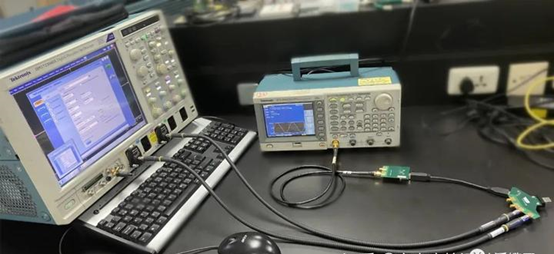

检测平台除MLCC之外，优尔鸿信可开展片式电阻、钽电容、铝电解电容、电感、连接器、半导体IC、PCB线路等失效分析与可靠性验证。通用分析框架包含电性能故障定位、无损缺陷扫描、开封切片微观表征、环境可靠性模拟测试。同时可承接PCBA整机失效溯源、元器件真伪鉴别、芯片激光/化学开封、红墨水Dye&Pry分层测试、工业CT无损扫描、键合失效分析等配套技术工作，支持SI信号测试、材料成分分析、环境可靠性试验、RoHS环保检测等多项目组合委托，适配消费电子、车载硬件、工业控制、服务器、照明LED等多行业研发与来料品控场景，满足企业硬件研发与质量管控多维度验证需求。

样品委托方式有哪些？

企业存在MLCC失效分析需求时，可通过多渠道完成前期技术沟通。国内统一热线4008452188，通过线上咨询通道提交器件型号、失效现象、应用工况、样品数量，获取测试方案参考；业务沟通渠道可预约线上技术交流，评估样品测试可行性。确定方案后按防护规范寄送失效样品与同批次良品，同步提供元器件规格书、SMT工艺资料、故障场景描述。实验室根据测试项目评估周期与费用，研发紧急样品可协调优先排期。

MLCC失效分析常见FAQ

Q1：超声扫描与X-Ray检测MLCC分别适合什么场景，如何搭配使用？

超声C-Scan核心优势是识别陶瓷内部薄层分层、微米级微小空洞、隐蔽45°弯折微裂纹；X-Ray仅能观测电极偏移、大型气泡、封装异物，无法分辨薄层界面分离。工程实操中优先超声初筛，可疑点位再用X-Ray交叉验证，两种手段组合可大幅降低漏判概率。

Q2：只做电性测试能不能定位MLCC失效根本原因？

不可以。电性参数仅能输出容值、漏电流、耐压等表层故障特征，无法区分缺陷来源于SMT弯折应力、原材料烧结原生缺陷还是长期温湿老化，必须配合超声扫描、切片SEM微观表征才能锁定真实失效机理。

Q3：送检MLCC失效分析需要准备哪些样品与工艺资料？

送检必备材料包括：1.失效故障MLCC样品；2.同批次未上机完好对比电容；3.完整工艺文件：PCB板材参数、SMT回流曲线、分板方式、锁附扭矩；4.整机工况：长期工作电压、环境温湿度、振动载荷、故障发生时间与现象描述。

Q4：MLCC完整失效分析整套测试需要多少工作日？

基础无损+电性快速筛查：3-5个工作日；包含冷镶嵌切片、SEM+EDS微观表征完整分析：5-7个工作日；如需追加温度循环、PCB弯曲可靠性复现试验，周期延长7-15个工作日，研发紧急项目可申请加急排期。

Q5：第三方实验室出具的MLCC失效报告有哪些使用场景？

报告客观留存全部原始扫描图像、电性数据、微观切片形貌，可用于企业内部SMT工艺整改、元器件来料供应商质量索赔、产品研发PCB布局优化、整机可靠性迭代优化，所有测试数据仅作技术参考，不具备法定质量判定唯一依据。

如何利用MLCC失效分析结果降低整机批量失效风险？

MLCC失效分析完成、明确根因之后，企业从元器件选型、PCB结构设计、SMT制程、整机装配四大维度落地改善措施，从源头规避同类批量故障。若根因为机械弯折裂纹，可优化PCB分板工艺、降低锁附扭矩、电容布局远离板边与应力集中区域；若根因为温变热裂纹，可调整回流焊升降温速率、选用低温匹配介质MLCC；若根因为原厂介质空洞、分层，可更新供应商来料检验标准，增加超声来料筛查工序。

长期品控层面，企业可将超声无损筛查纳入关键物料来料检验项目，提前拦截原生缺陷电容；同步固化SMT回流曲线、PCB装配规范，形成标准化管控文件，持续降低后期售后失效比例，减少返工、客诉带来的生产成本损耗。行业成熟技术方案采用“无损初筛—电性能表征—破坏性切片剖析—可靠性复现”组合分析路径。备成套表征仪器平台的第三方检测机构可提供全链条失效分析服务。硬件企业可通过线上咨询、样品寄送渠道完成测试委托，依托实测数据优化PCB布局、SMT工艺与元器件选型，降低电子产品批量失效风险。
